35kV變電站及10kV供配電系統倒閘操作屏
一、概 述
隨著我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而且同一電壓等級、不同電壓等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。

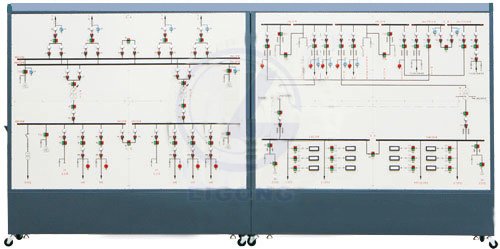

“35kV變電站及10kV供配電系統倒閘操作屏”是針對變電站倒閘操作而專門研制的實訓裝置。本系統含35kV、10kV和0.4kV三個電壓等級：35kV具有4路進線，雙母帶聯絡；10kV側采用單母分段，兩入兩出，環網供電；0.4kV側采用單母分段，并具有備用發電系統。在此典型35kV變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。
二、特 點
真實性:裝置元件布置、開關操作都參考了工程實際,為各專業崗位創造真實的環境
多樣性：電壓等級，母線運行方式齊全，能較好地滿足培訓考核鑒定要求。
三、技術性能
輸入電源：單相三線～220V±10% 50HZ
工作環境：溫度-10℃～+50℃
裝置容量：＜1.5kVA
外形尺寸：4000mm×2200mm×500mm
四、實訓項目
系統運行方式切換倒閘操作
線路停電倒閘操作
線路送電倒閘操作
出線開關從運行狀態轉檢修倒閘操作
出線從檢修狀態轉冷備用倒閘操作
出線從冷備用轉熱備用倒閘操作
出線從熱備用轉運行倒閘操作
出線從檢修轉運行倒閘操作
兩路進線供電轉一路供電倒閘操作
一路進線供電轉兩路供電倒閘操作
35kV母線從運行狀態轉檢修倒閘操作
35kV母線從檢修狀態轉運行倒閘操作
35kV變壓器從運行狀態轉檢修倒閘操作
35kV變壓器從檢修狀轉運行倒閘操作
10kV母線從運行狀態轉檢修倒閘操作
10kV母線從檢修狀態轉運行倒閘操作
10kV變壓器從運行狀態轉檢修倒閘操作
10kV變壓器從檢修狀轉運行倒閘操作
