LG-LGZ01型樓宇供配電及照明系統綜合實訓裝置

一、裝置概述
LG-LGZ01型樓宇供配電及照明實訓裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。LG-LGZ01型樓宇供配電及照明實訓裝置同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。LG-LGZ01型樓宇供配電及照明實訓裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。

二、裝置特點
1.供配電系統和照明系統可實現實時調度運行
2.采用DDC采集控制模塊實現對電力系統中各類數據的采集
3.采用先進LonWorks總線通信協議組網
4.配備上位機監控系統，可實時監控供配電網絡結構，還可監控照明系統，控制照明線路
三、技術參數
1.輸入電源：三相四線～380V±10%  50Hz
2.環境溫度：+4℃～+40℃
3.裝置容量：＜5kVA
4.安全保護：具有漏電保護
四、實訓項目
（一）供配電系統部分：
1.儀表設備實訓項目
（1）常用供配電設備認知與應用
（2）電量傳感器認知與應用
2.線路安裝、調試和運行實訓
（1）智能建筑的供電運行線路組建與操作
（2）典型樓層配電運行線路組建與操作
（3）供配電系統中運行線路狀態的現場監測、抄表和控制
（4）三相四線有功功率表的安裝實訓
3.供配電自動化設備認知和運行控制實訓
（1）備自投聯動運行控制和調試
（2）應急電源配電線路運行和聯動控制
（3）配電線路功率因數補償運行控制
（4）電流互感器的接線實訓
4.供配電系統綜合控制運行實訓
（1）供配電監控系統運行調度
（2）與消防自動報警系統的聯動控制
（二）照明系統部分：
1.照明和控制設備認識與應用實訓項目
（1）常用燈具的認知與應用
（2）照度傳感器認知與應用
（3）動靜探測器認知與應用
（4）遙控照明控制器認知與應用
2.普通照明控制線路安裝和調試實訓項目
（1）吊燈及日光燈的電路安裝和調試控制
（2）應急照明設備的控制
3.智能照明控制線路安裝和調試實訓項目
（1）時間表控制模式下照明線路組建和控制
（2）情景切換控制模式下照明線路組建和控制
（3）遠程強制控制模式下照明線路組建和控制
（4）動態控制模式下照明線路組建和控制
（5）照明兩地控制線路組建和控制
4.綜合調度控制部分
（1）供配電子系統和照明子系統聯合監控
（2）供配電子系統、照明子系統和其他樓宇子系統聯合監控
五、基本配置
1.控制屏：控制屏由樓宇供配電部分和樓宇照明控制部分組成
（1）樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
（2）樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。

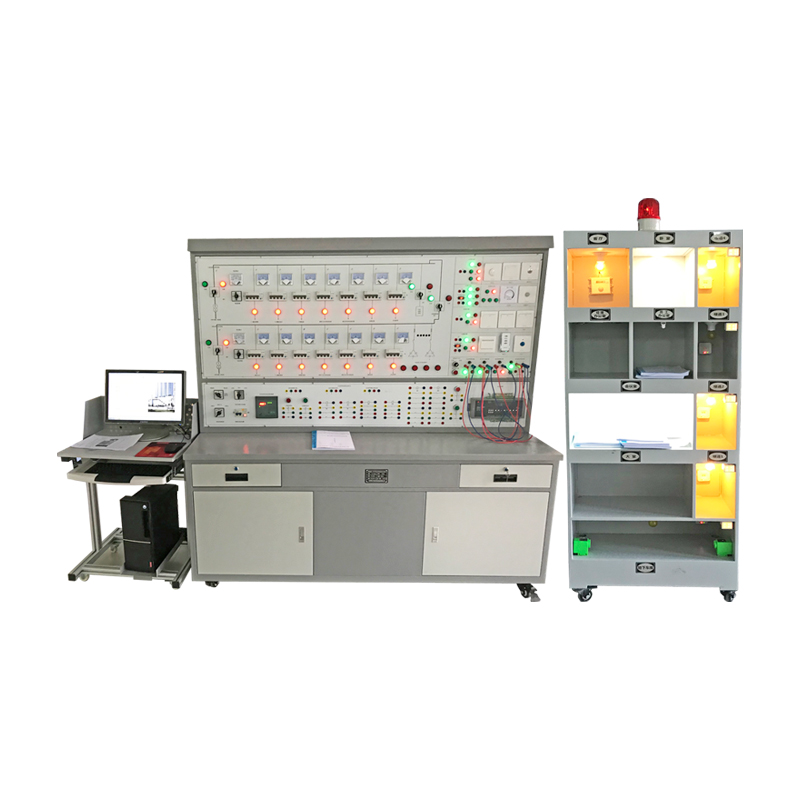

2.照明演示柜：照明演示柜為樓宇照明控制部分的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。
3.下位機系統：下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過LonWorks總線與上位機系統通信。
4.上位機監控系統：配備監控系統軟件,實現對供配電和照明系統的遠程監控,實現斷路器的消防聯動控制，各線路電量參數的監視。
★5.電氣控制仿真軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
★6、實驗室遠程管理系統軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書和演示視頻）
    該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
    該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
    所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
六、配置清單

序號	名稱	參數	單位	數量	備注
1	實訓控制臺	1575mm×750mm×1800mm	臺	1
2	模擬樓層柜	755mm×450mm×1800mm	臺	1
3	微型斷路器	額定電流: 10A	只	14
	塑殼斷路器	32A	只	1
4	智能無功補償裝置	控制路數：4路，*大允許過電流：1.30倍、投切時間：1~150s/次，可調。工作方式：自動，連續運行。負載在5~100%間變化時，COSφ值保持在0.95以上	只	1
5	模擬負荷瓷盤電阻	300W\1KΩ\300W\500ΩΩ;300W\300Ω	組	6
6	模擬負荷電抗	1A\1400MH\1A/1300MH;1A/1100MH;1A/1000MH;1A/950MH	組	5
7	接觸器:	AC220V	只	17
8	智能電流變送器:	0-5A交流電流輸入,	個	1
9	電流表	0～5A	只	14
10	交流電流測量變送器，	輸出信號為4～20mA	只	7
11	電壓表:	0～450V	只	2
12	DDC控制模塊:	微處理器 16位微處理器;供電電壓 24V	只	2
13	無功補償電容	450V\1UF	個	4
14	信號燈	220V	只	14
15	中間繼電器		只	22
16	時間繼電器	220v	只	3
17	LON網卡		個	1
18	電腦桌	鋁木結構可移動	張	1
19	按鈕	AD16	只	20
20	照度變送器器		只	1
21	觸摸延時開關		只	1
22	人體感應延時開關		只	1
23	大翹板雙路開關		只	1
24	聲光控延時開關		只	1
25	可調光電子鎮流器		只	1
26	遙控開關	四路	只	1
28	節能燈應急電源		只	5
29	主動式紅外，探測器	光電耦	對	1
30	小燈杯：	35W/AC220V	只	8
31	4針H管熒光燈（1個）	8W	個	2
32	T4直管熒光燈	7W	個	1
33	電子調光開關可調	（30V～250）	只	1
34	白熾燈	220V5W	只	6
35	警示燈	220V燈光型	個	1
