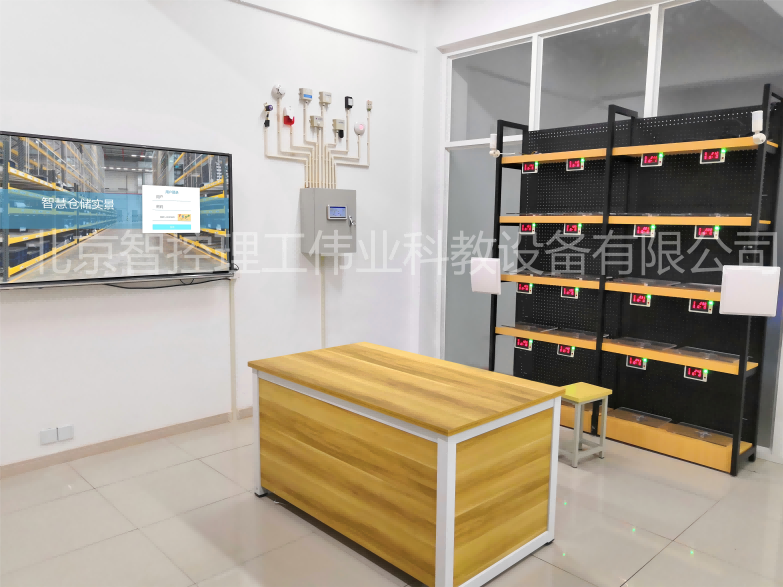

LGWL-CK01型智能倉儲應用實訓系統

一、系統簡介

智能倉儲應用實訓系統采用精準的傳感器采集技術和RFID技術，結合工業現場總線的穩定傳輸以及B/S架構瀏覽器便捷訪問的優勢，實現貨物的入庫、上架、盤點、下架、出庫、操作人員管理以及倉庫環境實時監測，達到人員操作實時記錄、貨物周轉精準定位、庫位信息動態更新、庫位狀態實時顯示的目的。

二、技術參數

（一）總體要求

1. 采用傳感器采集技術、RFID技術、Android應用開發技術、Web應用開發技術等，結合工業現場總線的穩定傳輸和B/S架構便捷的瀏覽器訪問，實現貨物的入庫、上架、盤點、下架、出庫，倉儲環境的實時監測，操作人員的管理，達到貨物周轉定位、庫位信息動態更新、庫位狀態實時顯示的目的。

2.可對倉儲庫位、貨物名稱、倉儲環境傳感器生成標識，并將采樣數據接入標識解析平臺，支持掃碼解析。

3.能夠滿足物聯網專業倉儲應用項目實訓開發。

（二）基礎框架

1.貨架（1個）16庫位，鋼木結構，尺寸：930mm×380mm×225mm

（三）硬件資源

1）主控硬件

1.工業以太網網關（1個）

要求采用Cortex-A9四核處理器，CPU主頻最大可調至1.4GHz，帶寬32位，800MHz的1GB DDR3內存，不小于8GB的EMMC Flash存儲空間，含Mail-400 3D圖形加速器GPU，符合OpenGL ES2.0標準；

2.管理終端（1個）

包含臺式主機、鍵盤、鼠標、顯示屏等；

3. 無線路由器（1個）

支持 IEEE 802.11a、 IEEE 802.11b、IEEE 802.11g、 IEEE 802.11n 等傳輸協議。

2）稱重模塊

1.稱重傳感器（16個）

量程1-10KG，額定輸出：2.0mv/v%5，全橋電路，DC12V供電

2.四通道稱重變送器（4個）

可接入4路稱重傳感器數據，支持2點標定，二次曲線擬合校正非線性，有效差分電壓≤±12mV，24bit高分辨率，標準Modbus-RTU協議，最多支持255個設備地址,通信距離1000米，DC12V供電

3.庫位分揀電子標簽（16個）

2行5位數碼管，顯示庫位編號，庫位物品數量，待取貨數量，板載5路開關量輸出，100mA，紅藍指示燈，RS485總線，標準ModbusRTU協議，支持按鍵更改設備地址，DC12V供電。

3）識別模塊

1.四通道超高頻讀卡器（1個）

2.圓極化天線（2個）

3.桌面高頻讀卡器（1個）

4.UHF二維碼手持機（1個）

5.高頻電子標簽（4張）

6.超高頻標簽（16張）

4）環境監測模塊

1.溫濕度傳感器（1個）

2.紅外對射傳感器（1個）

3.開關量控制模塊（1個）

4. 貨架信號燈（1個）

5. WiFi網絡攝像頭（1個）

（四）軟件資源

1.管理終端操作系統

搭載ubuntu16.04操作系統，內置tomcat web服務器、MQTT代理服務器、MYSQL關系型數據庫，及其他網絡傳輸服務器。

2.智能倉儲標識解析管理平臺

B/S架構，Java Web開發，SpringMVC框架，后臺Mysql關系型數據庫設計，MQTT服務器，支持MQTT協議、HTTP協議。

瀏覽器訪問，具有倉儲管理、數據程序、系統設置、標識解析平臺查詢?nèi)齻€功能板塊，與網關配合，實現人員錄入，庫位存放物品綁定，庫位編號及名稱錄入，物品容量設置等初始化功能，具有貨物的入庫、上架、盤點、下架、出庫、操作人員管理以及倉庫環境實時監測功能，實現標識自動分配、標識注冊、標識信息更新、標識刪除的功能。

3.智能倉儲網關應用軟件

Android軟件編程，具備網關協議轉換功能，可將ModbusRTU協議轉換為MQTT協議接入管理平臺。

可實現系統初始化，庫位輪詢時間設置，庫位稱重與去皮校準，后臺與管理平臺、手持機實現協同處理控制庫位分揀電子標簽動態更新，庫位稱重數據平臺接入，倉儲監測傳感器數據轉發、服務器連接狀態顯示等功能。

4.智能倉儲手持機應用軟件

Android軟件編程，支持MQTT消息發布訂閱。

具有讀取貨物UHF標簽，實現收貨驗貨、上架掃標簽、下架掃標簽、MQTT發布標簽內容消息的功能。

三、課程資源

章節	課程
設備或軟件的裝調	庫位傳感器的裝調與維護（校準）
	電子顯示標簽的裝調與維護
	倉儲環境傳感器的安裝調試
	超高頻讀卡器的安裝調試
	手持機應用APP的安裝
	本地網關應用APP的安裝
	PC服務器環境的配置
工業現場總線網絡	現場總線布線說明
工業現場總線網絡	Modbus RTU協議
網關APP協議分析與轉發	Android UI開發
	串口開發
	Modbus RTU協議解析
	數據庫開發
	主流物聯網協議MQTT的應用
	Restful開發接口應用
	庫位輪詢顯示
WEB應用開發	HTML+CSS+JavaScript界面開發
	Java應用程序開發
	JDBC數據庫編程
	Spring+SpringMVC+Mybatis環境搭建
	MQTT消息訂閱開發
	用戶登錄應用開發
倉儲系統實訓	出入庫驗貨實驗
	庫位盤點顯示實驗
	貨物上下架實驗
