LGDQ-20/5t型橋式起重機電氣技能實訓考核裝置(半實物)

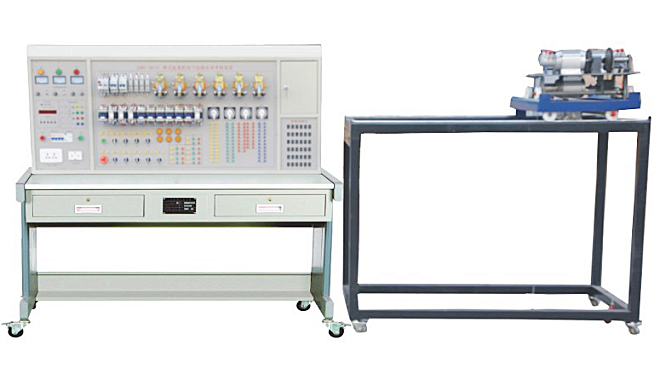

"LGDQ-20/5t型 橋式起重機電氣技能實訓考核裝置”是在原“LG-20/5t型橋式起重機電氣技能實訓考核裝置”基礎上進行改造升級，它增加了20/5t橋式起重機仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。LGDQ-20/5t型 橋式起重機電氣技能實訓考核裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
1.20/5t橋式起重機半實物仿真模型是參照實際20/5t橋式起重機尺寸按一定比例縮小的設計；
2.LGDQ-20/5t型 橋式起重機電氣技能實訓考核裝置電氣部分的操作，能實現20/5t橋式起重機各種運動控制，它包括：主鉤的起吊和下降、副鉤的起吊和下降、大車的左右移動、小車的前后移動、主鉤起吊和下降調速、副鉤起吊和下降調速、大車及小車移行調速。極限位置限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可分別設置相應的故障點。
二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.實訓裝置容量：＜0.2kVA
4.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5.控制屏尺寸：1575mm×725mm×1535mm
6.20/5t橋式起重機模型尺寸：1500mm×700mm×1000mm
7.大車行程：500mm
8.小車行程：300mm
三、裝置設備配置
|
序號
|
名 稱
|
數 量
|
備 注
|
|
1
|
20/5t型橋式起重機電氣技能實訓考核裝置
|
1臺
|
LGDQ-20/5t型 橋式起重機電氣技能實訓考核裝置
|
|
2
|
20/5t橋式起重機半實物模型
|
1臺
|
配有與電氣部分的連接接口，通過電纜連接
|
四、實訓項目
1.熟悉常用低壓電器的機構、原理
2.通過觀察機床模型的運動，了解機床的實際運動
3.了解機床電器控制的原理及各種保護裝置
4.掌握機床中常見故障的排除方法
五、裝置故障點設置一覽表
|
故障編號
|
故障現象
|
|
1
|
起重機無法啟動
|
|
2
|
副鉤不能下降
|
|
3
|
副鉤不能下降
|
|
4
|
小車不能向后
|
|
5
|
大車不能向右
|
|
6
|
副鉤不能提升
|
|
7
|
副鉤不能提升
|
|
8
|
大車不能向左
|
|
9
|
起重機無法啟動
|
|
10
|
起重機無法啟動
|
|
11
|
起重機無法啟動
|
|
12
|
起重機無法啟動
|
|
13
|
起重機無法啟動
|
|
14
|
起重機無法啟動
|
|
15
|
主鉤不能啟動
|
|
16
|
主鉤不能啟動
|
|
17
|
主鉤不能啟動
|
|
18
|
不能強力下降
|
|
19
|
主鉤電動機不能正轉
|
|
20
|
主鉤不能強力下降
|
|
21
|
制動器（用YA5模擬）不能松開、電阻不能被短接
|
|
22
|
主鉤提升及制動下降檔不能工作
|
|
23
|
主鉤提升及制動下降檔不能工作
|
|
24
|
上升和制動下降時制動器（用YA5模擬）不能松開、電阻不能被短接
|
|
25
|
電磁制動器不能松閘
|
|
26
|
主鉤調速不正常
|
|
27
|
主鉤調速不正常
|
|
28
|
當操作手柄從強力下降5檔往回扳時，使KM5不能自鎖
|
|
29
|
大車不工作
|
|
30
|
主鉤不工作
|
