LG-JZL05型空調/冰箱制冷制熱實訓考核裝置

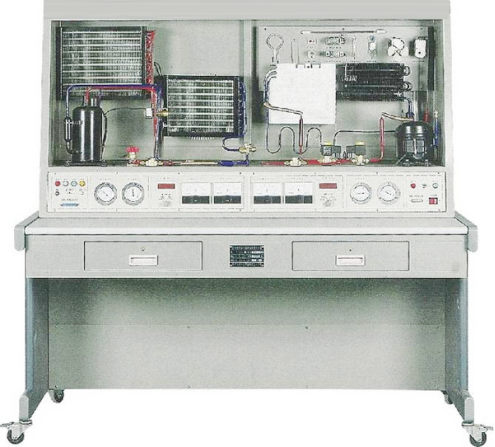

“LG-JZL05型 空調/冰箱制冷制熱實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
LG-JZL05型 空調/冰箱制冷制熱實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、特點
1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
2.裝置容量：＜1.2kVA
3.外形尺寸：1580mm×730mm×1700mm
4.制冷劑類型：空調 R22、冰箱600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱等組成。
（一）、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1.交流電源控制單元：?jiǎn)蜗嗳€(xiàn)制220V交流電源供電，交流電壓表2只 測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力
3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓排故
1.故障設置系統
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。
四、故障說明
熱泵型分體空調模擬故障設置說明
一、特點
1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
2.裝置容量：＜1.2kVA
3.外形尺寸：1580mm×730mm×1700mm
4.制冷劑類型：空調 R22、冰箱600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱等組成。
（一）、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1.交流電源控制單元：?jiǎn)蜗嗳€(xiàn)制220V交流電源供電，交流電壓表2只 測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
2.制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力
3.溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓排故
1.故障設置系統
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。
四、故障說明
熱泵型分體空調模擬故障設置說明
|
編號
|
故障模擬說明
|
故障現象
|
|
K1
|
變壓器T原邊開路
|
電腦板不得電，整機不工作
|
|
K2
|
變壓器T副邊開路
|
電腦板不得電，整機不工作
|
|
K3
|
橋堆開路
|
電腦板不得電，整機不工作
|
|
K4
|
7805集成穩壓塊開路
|
無+5V直流電源輸出，整機不工作
|
|
K5
|
室內環境溫度傳感器開路
|
運行指示燈閃爍
|
|
K6
|
室內環境溫度傳感器短路
|
運行指示燈閃爍
|
|
K7
|
室內管溫溫度傳感器開路
|
定時指示燈閃爍
|
|
K8
|
室內管溫溫度傳感器短路
|
定時指示燈閃爍
|
|
K9
|
f1啟動電容開路
|
電機無法啟動，電機不工作
|
|
K10
|
f1運行繞組開路
|
電機無法啟動，電機不工作
|
|
K11
|
四通閥YV線圈開路
|
四通閥不工作，制熱工況時不起作用
|
|
K12
|
保護繼電器SAT開路
|
壓縮機不能工作
|
|
K13
|
壓縮機啟動繞組CS開路
|
壓縮機不能工作，啟動電流很大
|
|
K14
|
壓縮機運行繞組CM開路
|
壓縮機不能工作，啟動電流很大
|
|
K15
|
蜂鳴器BUZZ線圈開路
|
蜂鳴器不響，遙控起作用
|
|
K16
|
繼電器RLY5線圈開路
|
模擬室內調速時，高檔風速不起作用
|
|
K17
|
繼電器RLY4線圈開路
|
模擬室內調速時，中檔風速不起作用
|
|
K18
|
繼電器RLY3線圈開路
|
模擬室內調速時，底檔風速不起作用
|
|
K19
|
繼電器RLY2線圈開路
|
四通閥閥體不動作
|
|
K20
|
繼電器RLY1線圈開路
|
壓縮機不工作
|
|
K21
|
紅外接收管電源端開路
|
遙控不起作用
|
|
K22 K23 K24
|
備用
|
|
直冷/間冷式電冰箱模擬故障設置說明
|
編號
|
故障模擬說明
|
故障現象
|
|
K1
|
復合門開關S2開路
|
間冷模式下風扇電機不轉
|
|
K2
|
復合門開關S2短路
|
間冷模式下模擬門開關開關時,風扇電機不停機
|
|
K3
|
風扇電機繞阻開路
|
風扇電機不轉
|
|
K4
|
WPF溫控器L-C兩端開路
|
間冷模式下門燈亮，壓縮機不工作
|
|
K5
|
時間繼電器BW-BK兩端開路
|
間冷模式下門燈亮，壓縮機不工作
|
|
K6
|
時間繼電器BW-BK兩端開路
|
間冷模式下工作8小時后，化霜壓縮機不停機
|
|
K7
|
化霜溫控器開路
|
間冷模式下化霜時，化霜保險絲熔斷
|
|
K8
|
化霜電熱管開路
|
間冷模式下化霜狀態下，化霜不起作用
|
|
K9
|
門燈開路S1
|
門燈不亮
|
|
K10
|
復合門開關S1開路
|
門燈不亮
|
|
K11
|
復合門開關S1短路
|
模擬門開關開關時, 門燈常亮
|
|
K12
|
保護繼電器開路
|
壓縮機無法啟動，無電流顯示
|
|
K13
|
壓縮機啟動繞阻CS開路
|
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
|
|
K14
|
壓縮機運行繞阻CM開路
|
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
|
|
K15
|
PTC啟動器開路
|
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
|
|
K16
|
WDF溫控器H-L兩端開路
|
直冷模式下門燈亮，壓縮機不工作
|
|
K17
|
系統臟堵
|
運行狀態下，低壓側壓力表顯示負壓值
|
|
K18
|
系統冰堵
|
|
|
K19 K20 K21
|
備用
|
|
五、實訓項目
初級技工基本技能實訓
1. 制冷系統專用工具的基本操作
2. 制冷系統管件焊接
3. 制冷系統的檢漏
4. 制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
5. 空調系統調試
6. 直冷電冰箱系統調試
7. 間冷電冰箱系統調試
8. 冰箱制冷系統故障
9. 空調制冷系統故障
10. 電冰箱檢測與故障分析
11. 空調檢測與故障分析
初級技工基本技能實訓
1. 制冷系統專用工具的基本操作
2. 制冷系統管件焊接
3. 制冷系統的檢漏
4. 制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
5. 空調系統調試
6. 直冷電冰箱系統調試
7. 間冷電冰箱系統調試
8. 冰箱制冷系統故障
9. 空調制冷系統故障
10. 電冰箱檢測與故障分析
11. 空調檢測與故障分析
