LG-DCM03型智能工廠供電自動化實訓系統

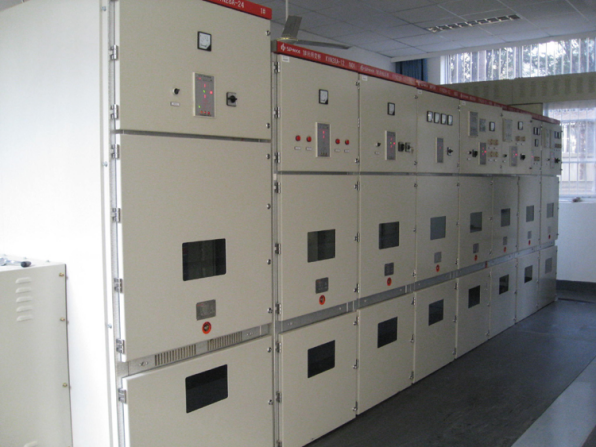

LG-DCM03型智能工廠供電自動化實訓系統主要由低壓及控制室、高壓室和操作室組成。本智能變電站模擬35kV進線經降壓變壓器降壓至10kV再降壓至400V的整個變配電過程。整個供配電系統一次系統由高低壓設備30臺套組成，二次部分采用了微機綜合繼電保護系統。所采用設備與現代化工礦企業在運行設備同步，設備先進，智能化程度高。

為鞏固學生的理論知識、提高學生的運手能力，本智能實驗變電站還提供包含供配電系統綜合實訓裝置。綜合實訓裝置主要由多臺套低壓配電設備組成，通過低壓繼路器模擬高壓斷路器。
該智能模擬變電站可承擔電氣技術、電力系統及其自動化、供配電等相關專業學生的實驗和實習的教學任務?？砷_設“變電所倒閘操作”、“電氣設備絕緣及耐壓實驗”、“變電所二次回路及自動裝置實驗”、“短路電流計算仿真”等實驗，以及“模擬變電所實習”。根據配置的實驗臺套數每次可容納40-100名學生同時參加實驗、實習。通過實驗實習等的訓練，能夠使學生對實際的變電所有整體的了解，對常用的供電設備有直觀的認識，掌握供電設備操作、接線的運手能力。
一、10KV 高壓開關柜實訓設備

（一）技術規范
1、總則
1.1 10kV開關柜及其附屬設備。
1.2采用KKS標識系統。
2、設備運行環境條件設計和運行條件
2. 1系統概況：
系統標稱電壓：10kV
中性點接地方式：低電阻接地
2.2本工程為10kV開關柜輔助系統提供的電源如下：
交流電源供電電壓380/220V；
直流電源供電電壓220V（動力）、110V（控制）。
3、設備標準和規范提供的設備和配套件要符合以下標準：
GB156 《標準電壓》
GB311 《高壓輸變電設備的絕緣配合》
GB11022 《高壓開關設備通用技術條件》
GB1984 《交流高壓斷路器》
GB2706 《交流高壓電器動熱穩定試驗方法》
GB763 《交流高壓電器在長期工作時的發熱》
GB5582 《高壓電力設備外絕緣污穢等級》
GB2900 《電工名詞術語》
GB1985 《交流高壓隔離開關和接地開關》
GB1408 《固體絕緣材料工頻電氣強度的試驗方法》
GB3309 《高壓開關設備常溫下的機械試驗》
GB3804 《3—63KV交流高壓負荷開關》
GB7354 《局部放電測量》
GB14808 《交流高壓接觸器》
IEC420 《高壓交流負荷開關—熔斷器的組合電器》
SD/T318 《高壓開關柜閉鎖裝置技術條件》
DL/T402 《交流高壓斷路器訂貨技術條件》
DL/T486 《交流高壓隔離開關訂貨技術條件》
DL/T539 《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》
DL/T593 《高壓開關設備的共用訂貨技術條件》
GB/T13540 《抗地震性能試驗》
DL/404 《戶內交流高壓開關柜訂貨技術條件》
4、技術要求
4.1 技術要求
4.1.1 名稱：金屬鎧裝式10千伏開關柜
4.1.2 型式：中置式
4.1.3 柜型號： _KYN28-12_
4.1.4 柜內設備型號：
真空斷路器：
斷路器的操動機構：彈簧或永磁操動機構。
電流互感器： LZZBJ系列。
電壓互感器：上海一互。
電壓互感器回路熔斷器：
F-C回路：高壓熔斷器：
高壓交流接觸器：天正
高壓交流接觸器的操動機構：永磁或彈簧。
饋線回路配零序電流互感器：上海一互。
接地開關：真空斷路器柜。
F-C回路柜。
操作過電壓限制：應配備限制過電壓裝置，以防止操作過電壓，限制過電壓裝置選用三相組合式電壓保護器，帶有微機智能放電記錄儀。
4.2 參數
4.2.2 柜內主要設備其它參數
(1) 斷路器
額定開斷短路電流： 50kA
短路關合電流： 63kA
動穩定電流：63kA
熱穩定電流：50 kA /4s
開斷直流分量： ≥40%（本數值為根據斷路器固有分閘時間50ms計算所得，*終值需根據投標方產品的固有分閘時間重新確定）
操作循環：分-0.3s-合分-180s-合分
機械荷載：靜荷載≤ 100 公斤、動荷載（向下）≤ 150 公斤
合閘時間： ≤75ms，
分閘時間： ≤50ms，
(2) 斷路器操動機構的主要技術參數
機構形式：彈簧或永磁操作機構
操作電源電壓： 110VDC
操作電源電壓變動范圍：75-115%；
輔助開關常閉接點8個，常開接點8個。
真空斷路器機械壽命：不小于30000次，要求提交檢測報告。
額定短路電流開斷次數：不小于30次
(3) 電壓互感器
額定電壓比：見附圖
*高工作電壓：7.2kV
額定容量：0.5級50VA， 3級200VA。
(4) 電流互感器
額定電流比：見附圖
準確度等級： 0.5，5P20
熱穩定：進線柜：50kA/4s
真空斷路器饋線柜：50kA/1s
F-C回路饋線柜：50kA/1s
動穩定：125kA
注：由于各生產廠家CT動熱穩定值不同，本規范書附圖中各回路CT變比小于200/1A時暫均按200/1A標注，*終數值在施工圖階段與賣方配合確定。
(5) 熔斷器
額定電壓：7.2kV
額定電流：按63A，
額定*大開斷電流有效值：50kA
(6) 接觸器
額定電壓：7.2kV
額定電流：400A
額定開斷電流：4kA
額定關合電流：4kA
極限開斷電流：由廠家提供
額定短時耐受電流：4kA（4s）
半波內允許通過*大電流（峰值）：50kA
(7) 真空接觸器操動機構的主要技術參數
機構形式：
操作電源電壓：110VDC
操作電源電壓變動范圍：75-115%；
合閘線圈電流： 2 A；
分閘線圈電流： 2 A；
輔助開關常閉接點8個，常開接點8個。
4.3 一般技術要求
4.3.1 高壓開關柜的結構應保證工作人員及師生的安全，且便于運行、維護、檢查、監視、檢修和試驗
4.3.2 高壓開關柜中各組件及其支持絕緣子（即純瓷及有機絕緣件）的外絕緣爬電比距應滿足有關標準要求。
4.3.3 高壓開關柜應滿足工程相應嚴酷度等級條件下的附加要求，要求見DL/T404
4.3.4 對組（部）件要求
4.3.4.1 同型產品內額定值和結構相同的組件應能互換。
4.3.4.2 裝于開關柜上的各組件應符合它們各自的技術標準。
4.3.5 銘牌
4.3.5.1 銘牌應符合GB3906等有關標準的要求。銘牌應用中文書寫，至少應包括以下內容：
1) 制造廠名稱和商標；
2) 型號，名稱和出廠序號；
3) 使用參數
4) 設計等級；
5) 防護等級
6) 出廠日期
4.3.5.2 高壓開關柜內安裝的高壓電器組件等均應具有耐久而清晰的銘牌。
4.3.5.3 高壓開關柜內安裝的高壓電器組件（含連接導體）額定值不一致時，柜上的銘牌應按*小值標定。
4.3.6 導體間凈距和內部故障
4.3.6.1 單純以空氣作為絕緣介質時，柜內導體的相間與對地凈距應符合以下要求：
1) 導體至接地間凈距：125mm
2) 不同相的導體之間的凈距：125mm
3) 導體至無孔遮攔間凈距： 125mm
4.3.6.2 高壓開關柜應能防止因本身缺陷，異?；蛘`操作導致的內電弧傷及工作人員。能限制電弧的燃燒時間和防止某一柜故障引起相鄰柜故障（如火燒聯營）
4.3.6.3 高壓開關柜應有防止內部過壓和壓力釋放措施并應防止壓力釋放裝置傷及工作人員。
4.4 防誤功能
高壓開關柜應具備防止誤分、誤合斷路器，防止帶負荷分、合隔離開關或隔離插頭，防止接地開關合上時（或帶接地線）送電，防止帶電合接地開關（或掛接地線），防止誤入帶電隔室，防止在打開柜門的情況下操作等六防功能
