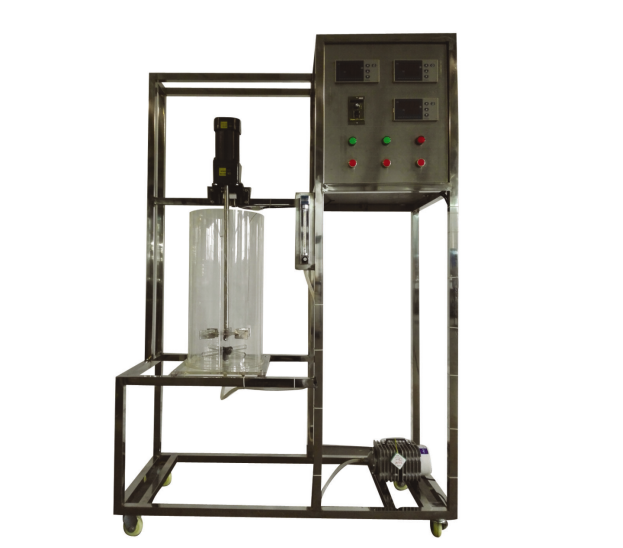

LGH-JBQ01型攪拌器性能測定實驗裝置
一、LGH-JBQ01型 攪拌器性能測定實驗裝置功能
1、掌握攪拌功率曲線的測定方法。
2、了解影響攪拌功率的因素及其關聯方法。
3、用羧甲基纖維素納（CMC）水溶液，測定液—液相攪拌功率曲線。
4、用 CMC 水溶液和空氣，測定氣—液相攪拌功率曲線。
二、設計參數
1.空氣流量： 0~160 L/h。
2.攪拌電壓：0—200V、轉速: 100--500 r/min。
3.操作壓力：常壓操作。溫度：常溫。
三、公用設施
1.水：無。
2.電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：空氣來自壓縮機（自帶氣源）。
4.實驗物料：羧甲基纖維素納（CMC），外配設備：黏度儀（用戶自配）。
四、主要設備
1.有機玻璃攪拌器;功率: 140W 轉速:1400 r/min。
2.電壓表：AI501 宇電數字顯示儀。
3.電流表：AI501 宇電數字顯示儀。
4.304不銹鋼攪拌釜內徑φ288mm。
5.數字溫度計：AI501宇電數字溫度顯示儀。
6.數字轉速表： 0-1000r/min，帶調速器。
7.LZB-10 氣體轉子流量計：流量范圍 40～400L/h。
8.空氣壓縮機，功率：750W，帶不銹鋼氣體分布器。
9.電器：接觸器、開關、漏電保護空氣開關。
10.304不銹鋼管路、管件及閥門。
11.304不銹鋼儀表柜：測控、電器設備在實驗架上。
12.304不銹鋼材質框架1500*500*2000mm帶腳輪及禁錮腳。
五、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 |
| 電壓 | 數字電壓表 | 數顯表 | 無 |
| 電流 | 數字電流表 | 數顯表 | 無 |
| 空氣流量 | 轉子流量計 | 轉子流量計 | 手動閥控 |
| 電機轉速 | 轉速表 | 數顯轉速表 | 調速器 |
