LG-YQS02型液壓與氣動綜合實驗臺
LG-YQS02型 液壓與氣動綜合實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制器和各種氣動元件模塊，液壓元件模塊為一體，除可進行常規的氣動、液壓基本控制回路實驗外，還可進行液壓，氣動組合應用實驗及液壓、氣動技術課程設計。液壓與氣動綜合實驗臺采用PLC控制方式和繼電器控制兩種方式，使學生在掌握傳統的繼電器控制之外，學習PLC編程控制，并具備PLC控制與計算機通訊以及在線調試等實驗功能，其完美結合了氣液技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、性能與特點
◆1、無線智能實驗室管理考核系統（提供軟件著作權證書，投標時現場演示）
（1）系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鞯卿泴嵱?xùn)與考核的操作終端，也可作教師機登錄出題設故的操作終端。
（2）集成無線實驗電源管理系統，通過手持移動終端系統監控查詢實驗臺的電源開關狀態；單獨開啟關閉實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
（3）集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
（4）實驗臺終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查，設備號查詢。
2、實驗臺采用立式雙面臺設計，電氣控制為旁置式安排。A面為氣動綜合實驗，B面為液壓綜合實驗，采用工業型液壓元件。
實驗操作臺：采用T型鋁合金型材敞開式結構制作，主體框架采用鋼材，分上下層結構，液壓管路連接采用快速接頭，每個液壓元件都裝有油路過渡板，元部件安裝采用卡式模塊，經久耐用、美觀大方。
3、A面氣動綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
氣動元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）氣源采用靜音空氣壓縮機提供，具有噪聲低（<65db）的特點，氣體無油無味，清潔干燥。
（4）控制系統介紹：
控制系統分PLC控制、繼電器控制、閥控制所組成。
1)、PLC控制
a、編程控制 b、延時順序控制。
2)、繼電器控制
a、接近開關（順序、位置）控制，雙電控三個接口配置。
b、手動（順序、位置）控制，雙電控三個接口配置；六個單電控接口配置。
3)、閥控制
a、減壓閥的壓力控制 b、單向節流閥的流量控制
3、B面液壓綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
液壓元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）實驗用液壓元件采用德國力士樂技術的北京華德公司制造。
（4）演示部件采用耐壓膠管，壓力可達到15Mpa。
二、實驗內容
A面氣動實驗臺
1、常用氣動元件功能演示實驗
2、氣動仿真控制軟件實驗：提供10種典型氣動回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示氣動回路的原理，使學生更直觀地學習和了解實驗內容。
◆1、無線智能實驗室管理考核系統（提供軟件著作權證書，投標時現場演示）
（1）系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鞯卿泴嵱?xùn)與考核的操作終端，也可作教師機登錄出題設故的操作終端。
（2）集成無線實驗電源管理系統，通過手持移動終端系統監控查詢實驗臺的電源開關狀態；單獨開啟關閉實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
（3）集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
（4）實驗臺終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查，設備號查詢。
2、實驗臺采用立式雙面臺設計，電氣控制為旁置式安排。A面為氣動綜合實驗，B面為液壓綜合實驗，采用工業型液壓元件。
實驗操作臺：采用T型鋁合金型材敞開式結構制作，主體框架采用鋼材，分上下層結構，液壓管路連接采用快速接頭，每個液壓元件都裝有油路過渡板，元部件安裝采用卡式模塊，經久耐用、美觀大方。
3、A面氣動綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
氣動元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）氣源采用靜音空氣壓縮機提供，具有噪聲低（<65db）的特點，氣體無油無味，清潔干燥。
（4）控制系統介紹：
控制系統分PLC控制、繼電器控制、閥控制所組成。
1)、PLC控制
a、編程控制 b、延時順序控制。
2)、繼電器控制
a、接近開關（順序、位置）控制，雙電控三個接口配置。
b、手動（順序、位置）控制，雙電控三個接口配置；六個單電控接口配置。
3)、閥控制
a、減壓閥的壓力控制 b、單向節流閥的流量控制
3、B面液壓綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
液壓元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）實驗用液壓元件采用德國力士樂技術的北京華德公司制造。
（4）演示部件采用耐壓膠管，壓力可達到15Mpa。
二、實驗內容
A面氣動實驗臺
1、常用氣動元件功能演示實驗
2、氣動仿真控制軟件實驗：提供10種典型氣動回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示氣動回路的原理，使學生更直觀地學習和了解實驗內容。

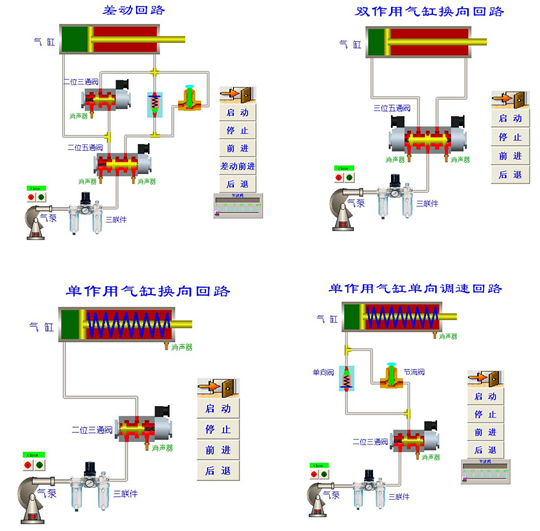

（部分氣動回路組態演示及控制實驗軟件界面）
2.1差動回路 （帶控制仿真軟件）
2.2單作用氣缸單向調速回路 （帶控制仿真軟件）
2.3單作用氣缸換向回路 （帶控制仿真軟件）
2.4調壓回路 （帶控制仿真軟件）
2.5高低壓控制回路 （帶控制仿真軟件）
2.6緩沖回路 （帶控制仿真軟件）
2.7兩點同時控制回路 （帶控制仿真軟件）
2.8雙缸順序動作回路 （帶控制仿真軟件）
2.9雙作用氣缸換向回路 （帶控制仿真軟件）
2.10雙作用氣缸雙向調速回路 （帶控制仿真軟件）
3、常用氣動組合回路實驗
1）單作用氣缸的直接控制；
2）雙作用氣缸的速度控制；
3）雙作用氣缸的與邏輯功能的直接控制；
4）雙作用氣缸或邏輯功能的控制；
5）雙作用氣缸與或邏輯功能的間接控制；
6）雙作用氣缸與邏輯功能及延時控制；
7）雙手操作（串聯）回路控制；
8）“兩地”操作(并聯)回路控制；
9）具有互鎖的單獨操作回路控制；
10）延時返回的單往復回路控制；
11）采用雙電控電磁閥的連續往復回路控制；
12）多氣缸、主控閥為單電控電磁閥電一氣控制回路的延時順序控制；
13）雙缸多往復電一氣聯合控制回路控制；
等近50種實驗回路。
B面液壓實驗臺
1、液壓傳動系統組成示范演示實驗。
2、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
3、帶仿真軟件的二十種液壓回路組態畫面演示及控制實驗：提供20種液壓回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示液壓回路油路的原理，使學生更直觀地學習和了解實驗內容。
2.2單作用氣缸單向調速回路 （帶控制仿真軟件）
2.3單作用氣缸換向回路 （帶控制仿真軟件）
2.4調壓回路 （帶控制仿真軟件）
2.5高低壓控制回路 （帶控制仿真軟件）
2.6緩沖回路 （帶控制仿真軟件）
2.7兩點同時控制回路 （帶控制仿真軟件）
2.8雙缸順序動作回路 （帶控制仿真軟件）
2.9雙作用氣缸換向回路 （帶控制仿真軟件）
2.10雙作用氣缸雙向調速回路 （帶控制仿真軟件）
3、常用氣動組合回路實驗
1）單作用氣缸的直接控制；
2）雙作用氣缸的速度控制；
3）雙作用氣缸的與邏輯功能的直接控制；
4）雙作用氣缸或邏輯功能的控制；
5）雙作用氣缸與或邏輯功能的間接控制；
6）雙作用氣缸與邏輯功能及延時控制；
7）雙手操作（串聯）回路控制；
8）“兩地”操作(并聯)回路控制；
9）具有互鎖的單獨操作回路控制；
10）延時返回的單往復回路控制；
11）采用雙電控電磁閥的連續往復回路控制；
12）多氣缸、主控閥為單電控電磁閥電一氣控制回路的延時順序控制；
13）雙缸多往復電一氣聯合控制回路控制；
等近50種實驗回路。
B面液壓實驗臺
1、液壓傳動系統組成示范演示實驗。
2、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
3、帶仿真軟件的二十種液壓回路組態畫面演示及控制實驗：提供20種液壓回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示液壓回路油路的原理，使學生更直觀地學習和了解實驗內容。

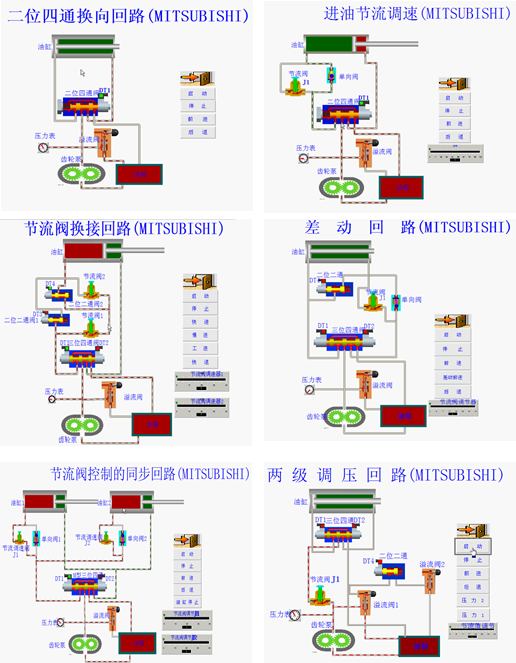

（部分液壓回路組態演示及控制實驗軟件界面）
（1）節流閥換接回路 （帶仿真軟件）
（2）節流閥控制的同步回路 （帶仿真軟件）
（3）進油節流調速回路 （帶仿真軟件）
（4）兩級調壓回路 （帶仿真軟件）
（5）旁路節流調速回路 （帶仿真軟件）
（6）三位四通換向回路 （帶仿真軟件）
（7）順序閥控制的順序回路 （帶仿真軟件）
（8）壓力繼電器控制順序回路 （帶仿真軟件）
（9）改變溢流閥彈簧壓力調壓回路 （帶仿真軟件）
（10）接近開關控制的順序回路 (帶仿真軟件）
（11）差動回路 （帶仿真軟件）
（12）二位四通換向回路 （帶仿真軟件）
（13）電磁換向閥的卸壓回路 （帶仿真軟件）
（14）隔離壓力波動的穩壓回路 （帶仿真軟件）
（15）回油節流調速回路 （帶仿真軟件）
（16）節流閥控制雙程同步回路 （帶仿真軟件）
（17）快慢速切換回路 （帶仿真軟件）
（18）平衡回路 （帶仿真軟件）
（19）液控單向閥鎖緊回路 （帶仿真軟件）
（20）液控單向閥保壓回路 （帶仿真軟件）
4、可組合三項九大類50種液壓傳動基本回路實驗
（1）壓力控制回路
①限壓回路
a溢流閥壓力調定回路； b溢流閥單級遠程調壓回路；
②變壓回路
a一級減壓回路
③卸荷回路
a三位四通換向閥的卸荷回路 b采用二位二通閥卸荷回路
④穩壓回路
a液控單向閥保壓回路
⑤卸壓回路
a節流閥卸壓回路 b順序閥的泄壓回路
（2）速度控制回路
⑥ 調速回路
a進油節流調速回路 b回油節流調速回路
c旁路節流調速回路 d調速閥控制調速回路
e差動連接增速回路 f用電磁閥和調速閥的減壓回路
g調速閥節流閥并聯的二次進給回路
h調速閥節流閥串聯的二次進給回路
⑦ 同步回路
a節流閥控制同步回路
（3）方向控制回路
⑧ 換向回路
a換向閥控制的換向回路 b順序閥控制順序回路
c 二位四通閥，接近開關控制的順序回路 d壓力繼電器控制的順序回路
e接近開關控制的順序回路
⑨ 鎖緊回路
a用換向閥鎖緊回路 b液控單向閥鎖緊回路
c單向閥鎖緊回路
5、常用液壓元件的性能測試實驗
1）液壓泵的特性測試；
2）溢流閥的靜態特性測試；
3）節流閥速度負載特性測試；
4）調速閥速度負載特性測試；
5）減壓閥的靜態特性測試；
6）液壓缸的特性測試；
7) 薄壁小孔流量壓差性能測試；
8）細長小孔流量壓差性能測試；
9）同心環形縫隙壓差性能測試
三、技術參數
1、A面氣動實驗主要技術參數：
壓縮機排氣量：58L/min 噪聲：<65db(靜音)
電機功率：750W 電壓：220V
額定壓力：0.75Mpa 容積：≤38L
2、B面液壓實驗主要技術參數：
電動機型號：5HP 額定功率：3.5KW 額定轉速：1420r/min
電動機型號：3HP 額定功率：2.2KW 額定轉速：1420r/min
變量葉片泵：VP1-12 額定排量：12ml/rev 最高工作壓力：7Mpa
定量葉片泵：YB1-10 額定排量：10ml/rev 最高工作壓力：6.3Mpa
四、液壓與氣壓綜合實驗臺配置表
A面氣動基本配置表
（2）節流閥控制的同步回路 （帶仿真軟件）
（3）進油節流調速回路 （帶仿真軟件）
（4）兩級調壓回路 （帶仿真軟件）
（5）旁路節流調速回路 （帶仿真軟件）
（6）三位四通換向回路 （帶仿真軟件）
（7）順序閥控制的順序回路 （帶仿真軟件）
（8）壓力繼電器控制順序回路 （帶仿真軟件）
（9）改變溢流閥彈簧壓力調壓回路 （帶仿真軟件）
（10）接近開關控制的順序回路 (帶仿真軟件）
（11）差動回路 （帶仿真軟件）
（12）二位四通換向回路 （帶仿真軟件）
（13）電磁換向閥的卸壓回路 （帶仿真軟件）
（14）隔離壓力波動的穩壓回路 （帶仿真軟件）
（15）回油節流調速回路 （帶仿真軟件）
（16）節流閥控制雙程同步回路 （帶仿真軟件）
（17）快慢速切換回路 （帶仿真軟件）
（18）平衡回路 （帶仿真軟件）
（19）液控單向閥鎖緊回路 （帶仿真軟件）
（20）液控單向閥保壓回路 （帶仿真軟件）
4、可組合三項九大類50種液壓傳動基本回路實驗
（1）壓力控制回路
①限壓回路
a溢流閥壓力調定回路； b溢流閥單級遠程調壓回路；
②變壓回路
a一級減壓回路
③卸荷回路
a三位四通換向閥的卸荷回路 b采用二位二通閥卸荷回路
④穩壓回路
a液控單向閥保壓回路
⑤卸壓回路
a節流閥卸壓回路 b順序閥的泄壓回路
（2）速度控制回路
⑥ 調速回路
a進油節流調速回路 b回油節流調速回路
c旁路節流調速回路 d調速閥控制調速回路
e差動連接增速回路 f用電磁閥和調速閥的減壓回路
g調速閥節流閥并聯的二次進給回路
h調速閥節流閥串聯的二次進給回路
⑦ 同步回路
a節流閥控制同步回路
（3）方向控制回路
⑧ 換向回路
a換向閥控制的換向回路 b順序閥控制順序回路
c 二位四通閥，接近開關控制的順序回路 d壓力繼電器控制的順序回路
e接近開關控制的順序回路
⑨ 鎖緊回路
a用換向閥鎖緊回路 b液控單向閥鎖緊回路
c單向閥鎖緊回路
5、常用液壓元件的性能測試實驗
1）液壓泵的特性測試；
2）溢流閥的靜態特性測試；
3）節流閥速度負載特性測試；
4）調速閥速度負載特性測試；
5）減壓閥的靜態特性測試；
6）液壓缸的特性測試；
7) 薄壁小孔流量壓差性能測試；
8）細長小孔流量壓差性能測試；
9）同心環形縫隙壓差性能測試
三、技術參數
1、A面氣動實驗主要技術參數：
壓縮機排氣量：58L/min 噪聲：<65db(靜音)
電機功率：750W 電壓：220V
額定壓力：0.75Mpa 容積：≤38L
2、B面液壓實驗主要技術參數：
電動機型號：5HP 額定功率：3.5KW 額定轉速：1420r/min
電動機型號：3HP 額定功率：2.2KW 額定轉速：1420r/min
變量葉片泵：VP1-12 額定排量：12ml/rev 最高工作壓力：7Mpa
定量葉片泵：YB1-10 額定排量：10ml/rev 最高工作壓力：6.3Mpa
四、液壓與氣壓綜合實驗臺配置表
A面氣動基本配置表
|
序號
|
名稱
|
規格型號
|
數量
|
廠 家
|
備 注
|
|
氣動執行元件
|
|||||
|
1
|
氣體三聯件
|
AC-2000
|
1
|
亞德客
|
|
|
2
|
雙作用單出桿氣缸
|
MAL25×100-LB
|
2
|
亞德客
|
|
|
3
|
單作用單出桿氣缸
|
MSAL25×100-LB
|
1
|
亞德客
|
|
|
4
|
雙作用雙出桿氣缸
|
MAL25×100-D-LB
|
1
|
亞德客
|
|
|
電氣控制元件
|
|||||
|
5
|
雙電控三位五通換向閥
|
4V230-08-DC24V
|
2
|
亞德客
|
|
|
6
|
雙電控二位五通換向閥
|
4V220-08-DC24V
|
3
|
亞德客
|
|
|
7
|
單電控二位五通換向閥
|
4V210-08-DC24V
|
2
|
亞德客
|
|
|
8
|
單電控二位三通換向閥
|
3V210-08-DC24V
|
2
|
亞德客
|
常閉
|
|
9
|
單電控二位二通換向閥
|
2V025-08
|
1
|
亞德客
|
|
|
氣動控制元件
|
|||||
|
10
|
雙氣控二位五通換向閥
|
4A220-08
|
1
|
亞德客
|
|
|
11
|
單氣控二位五通換向閥
|
4A210-08
|
1
|
亞德客
|
|
|
12
|
單氣控二位三通換向閥
|
3A210-08
|
1
|
亞德客
|
|
|
13
|
調壓閥
|
AR2000
|
1
|
亞德客
|
|
|
14
|
梭閥
|
ST-01
|
2
|
山耐斯
|
|
|
15
|
快速排氣閥
|
QE-02
|
2
|
亞德客
|
|
|
16
|
單向節流閥
|
ASC-08
|
6
|
亞德客
|
|
|
17
|
手動控制二位三通換向閥
|
4H210-08
|
2
|
亞德客
|
|
|
18
|
行程控制二位二通換向閥
|
S3L-08
|
2
|
亞德客
|
|
|
輔助元件
|
|||||
|
19
|
快換接頭
|
PL06-02
|
68
|
卓良氣動
|
根據閥的實際數量配置
|
|
20
|
快換接頭
|
PL06-01
|
12
|
卓良氣動
|
根據閥的實際數量配置
|
|
21
|
消音器
|
3/8-03
|
2
|
卓良氣動
|
根據閥的實際數量配置
|
|
22
|
消音器
|
1/8-01
|
19
|
卓良氣動
|
根據閥的實際數量配置
|
|
23
|
三通接頭
|
PE-6
|
5
|
卓良氣動
|
|
|
24
|
四通接頭
|
PZA-6
|
1
|
卓良氣動
|
|
|
25
|
直通
|
PG08-06
|
1
|
卓良氣動
|
|
|
26
|
塑料管
|
PU 6*4mm
|
15米
|
卓良氣動
|
|
|
電器控制元件
|
|||||
|
27
|
PLC
|
FX1S-20MR
|
1
|
三菱
|
|
|
28
|
PLC通訊線
|
|
1
|
三菱
|
|
|
29
|
接近開關
|
LJ12A3-4-Z/BX
|
6
|
滬工電氣
|
|
|
30
|
靜音空氣壓縮機
|
HX750A
|
1
|
浙江華星
|
|
|
31
|
電氣操作模板
|
|
1
|
理工偉業
|
|
|
32
|
中間繼電器
|
GZR-Z/24DC
|
7
|
歐姆龍
|
|
|
33
|
中間繼電器
|
G5V-Z/24DC
|
6
|
歐姆龍
|
|
|
34
|
開關電源
|
HS-150-24V
|
1
|
明緯電氣
|
|
|
35
|
指示燈
|
NXD-211 DC24V
|
14
|
雙科電氣
|
Φ10紅 LED
|
|
36
|
單相漏電保護開關
|
DZ47LE
|
1
|
民揚電氣
|
C10 1P+1
|
|
37
|
單極斷路器
|
DZ47-63
|
1
|
民揚電器
|
C3 1P
|
|
38
|
單極斷路器
|
DZ47-63
|
1
|
民揚電器
|
C6 1P
|
|
39
|
兩檔旋鈕
|
LAY50-16Y-11X
|
1
|
雙科電氣
|
|
|
40
|
自鎖帶燈按鈕
|
LAY50-16Y-11TD/24V
|
6
|
雙科電氣
|
綠色
|
|
41
|
緊停按鈕
|
LAY50-22D-11Z
|
1
|
雙科電氣
|
|
|
42
|
自鎖按鈕
|
LAY50-16Y-11T
|
3
|
雙科電氣
|
紅色
|
|
43
|
普通按鈕
|
LAY50-16Y-11
|
7
|
雙科電氣
|
綠色
|
|
軟件與文檔資料
|
|||||
|
44
|
PLC編程軟件
|
|
1
|
三菱
|
|
|
45
|
氣動仿真軟件
|
|
1
|
理工偉業
|
|
|
46
|
實驗指導書
|
|
1
|
理工偉業
|
|
|
47
|
氣動部分裝箱單
|
|
1
|
理工偉業
|
|
|
易 損 件
|
|||||
|
48
|
信號燈
|
φ10
|
2
|
上海雙科
|
DC24V LED
|
|
49
|
自鎖帶燈按鈕
|
LAY50-16Y-11TD/24V
|
2
|
上海雙科
|
DC24V
|
|
50
|
快換接頭
|
PL06-02
|
2
|
卓良氣動
|
|
|
51
|
快換接頭
|
PL06-01
|
2
|
卓良氣動
|
|
|
52
|
消音器
|
1/8-01
|
4
|
卓良氣動
|
|
B面液壓基本配置
|
序號
|
名稱
|
規格型號
|
數量
|
廠 家
|
備 注
|
|
液壓站
|
|||||
|
1
|
電機
|
3HP
|
1
|
SHEN YU
|
|
|
5HP
|
1
|
泰州金龍
|
|||
|
2
|
定量葉片泵
|
YB1-10
|
1
|
浙江
|
|
|
3
|
變量葉片泵
|
VP-12
|
1
|
浙江
|
|
|
4
|
節流閥
|
DVP16-1-10B
|
1
|
北京華德
|
|
|
5
|
先導式溢流閥
|
DB10-1-50/100Y
|
2
|
北京華德
|
|
|
6
|
油箱
|
40L
|
1
|
理工偉業
|
|
|
7
|
油路板
|
|
1
|
理工偉業
|
|
|
8
|
油位指示計
|
YWZ-150
|
1
|
浙江東甌
|
|
|
9
|
吸油濾油器
|
WU-40
|
2
|
浙江金洋
|
|
|
10
|
空氣濾清器
|
EF-25
|
1
|
浙江金洋
|
|
|
11
|
液壓油
|
32#
|
1
|
中石化
|
|
|
液壓控制元件
|
|||||
|
12
|
液壓缸
|
MOB40×200
|
2
|
YUEYU
|
|
|
13
|
三位四通電磁換向閥
|
4WE6E61B
|
1
|
北京華德
|
|
|
14
|
三位四通電磁換向閥
|
4WE6T61B
|
1
|
北京華德
|
|
|
15
|
二位四通電磁換向閥
|
4WE6C61B
|
2
|
北京華德
|
|
|
16
|
二位三通電磁換向閥
|
3WE6A61B
|
1
|
北京華德
|
|
|
17
|
三位四通手動換向閥
|
4WMM6E-50B/F
|
1
|
北京華德
|
|
|
18
|
先導式溢流閥
|
DB10-1-50B/100Y
|
1
|
北京華德
|
|
|
19
|
直動式溢流閥
|
DBDH6P10B/100
|
1
|
北京華德
|
|
|
20
|
先導式順序閥
|
DZ10-1-30B/210Y
|
2
|
北京華德
|
|
|
21
|
先導式減壓閥
|
DR10-1-50B/200Y
|
2
|
北京華德
|
|
|
22
|
節流閥
|
DVP16-1-10B
|
2
|
北京華德
|
|
|
23
|
調速閥
|
2FRM5-31B/15Q
|
1
|
北京華德
|
|
|
24
|
液控單向閥
|
SV10PB1-40B
|
2
|
北京華德
|
|
|
25
|
單向閥
|
S10A-32B
|
2
|
北京華德
|
|
|
26
|
壓力繼電器
|
HED40P15B
|
1
|
北京華德
|
|
|
液阻特性測試專用元件
|
|||||
|
27
|
薄壁小孔
|
PB-B
|
1
|
理工偉業
|
|
|
28
|
細長小孔
|
XC-B
|
1
|
理工偉業
|
|
|
29
|
環形縫隙
|
HX-B
|
1
|
理工偉業
|
|
|
30
|
橢圓齒輪流量計
|
LC-A
|
1
|
理工偉業
|
|
|
電器控制元件
|
|||||
|
31
|
PLC
|
FX1S-20MR
|
1
|
三菱
|
|
|
32
|
PLC通訊電纜
|
|
1
|
三菱
|
|
|
33
|
溫控儀
|
XMTD-2001
|
1
|
上海德兆
|
|
|
34
|
中間繼電器
|
G5V-Z/24VDC
|
4
|
歐姆龍
|
|
|
35
|
中間繼電器
|
GZR-Z/24VDC
|
5
|
歐姆龍
|
|
|
36
|
航空插座
|
RS765-2P
|
21
|
錦連電氣
|
二芯
|
|
37
|
航空插座
|
RS765-4P
|
13
|
錦連電氣
|
四芯
|
|
38
|
熱電藕
|
WRET-1500
|
1
|
上海電器儀表廠
|
|
|
39
|
加熱器
|
2KW
|
1
|
湖南長沙
|
低溫時調節溫度用
|
|
40
|
接近開關
|
LJ12A3-4-Z/BX
|
4
|
滬工電氣
|
|
|
41
|
開關電源
|
HS-150-24V
|
1
|
明緯電氣
|
|
|
42
|
接觸器
|
CJX2-0910
|
3
|
民揚電氣
|
10A 220V
|
|
43
|
三相漏電保護開關
|
DZ47LE
|
1
|
民揚電氣
|
C32 3P+1
|
|
44
|
斷路器
|
DZ47-63
|
1
|
民揚電氣
|
C16 3P
|
|
45
|
斷路器
|
DZ47-63
|
1
|
民揚電氣
|
C10 3P
|
|
46
|
單極斷路器
|
DZ47-63
|
1
|
民揚電氣
|
C10 1P
|
|
47
|
單極斷路器
|
DZ47-63
|
1
|
民揚電氣
|
C6 1P
|
|
48
|
單極斷路器
|
DZ47-63
|
1
|
民揚電氣
|
C3 1P
|
|
49
|
兩檔旋鈕
|
LAY50-16Y-11X
|
2
|
上海雙科
|
|
|
50
|
自鎖帶燈按鈕
|
LAY50-16Y-11TD/24V
|
7
|
上海雙科
|
綠色
|
|
51
|
緊停按鈕
|
LAY50-22D-11Z
|
1
|
上海雙科
|
|
|
52
|
自鎖帶燈按鈕
|
LAY50-22D-11TD/220V
|
3
|
上海雙科
|
綠色
|
|
53
|
自鎖按鈕
|
LAY50-16Y-11T
|
2
|
上海雙科
|
紅色
|
|
54
|
普通按鈕
|
LAY50-16Y-11
|
6
|
上海雙科
|
綠色
|
|
55
|
指示燈
|
NXD-211/24V
|
14
|
上海雙科
|
DC24V LED
|
|
56
|
電器控制模塊
|
|
1
|
理工偉業
|
|
|
57
|
二極管
|
IN4007
|
7
|
MIC
|
|
|
軟件與文檔資料
|
|||||
|
58
|
PLC編程軟件
|
|
1
|
三菱
|
|
|
59
|
液壓仿真軟件
|
|
1
|
理工偉業
|
|
|
60
|
實驗指導書
|
|
1
|
理工偉業
|
|
|
61
|
液壓部分裝箱單
|
|
1
|
理工偉業
|
|
|
輔助元件
|
|||||
|
62
|
三通接頭
|
M22×1.5
|
6
|
理工偉業
|
|
|
63
|
耐壓膠管
|
25Mpa
|
15
|
上海
|
|
|
64
|
防震壓力表
|
YTN60
（0-10MPa 2.5級） |
4
|
紅旗
|
兩個接三通，兩個裝液壓站
|
|
65
|
三通接頭
|
M14×1.5
|
2
|
理工偉業
|
接壓力表
|
|
配套工具
|
|||||
|
66
|
活動扳手
|
10，，
|
1
|
上海
|
|
|
67
|
活動扳手
|
12，，
|
1
|
上海
|
|
|
68
|
開口扳手
|
8-10
|
1
|
上海
|
|
|
69
|
開口扳手
|
12-14
|
1
|
上海
|
|
|
70
|
開口扳手
|
17-19
|
1
|
上海
|
|
|
71
|
開口扳手
|
22-24
|
1
|
上海
|
|
|
72
|
內卡環鉗
|
|
1
|
上海
|
|
|
73
|
外卡環鉗
|
|
1
|
上海
|
|
|
74
|
短十字起
|
|
1
|
上海
|
|
|
75
|
長十字起
|
|
1
|
上海
|
|
|
76
|
一字起
|
|
1
|
上海
|
|
|
77
|
內六角扳手
|
|
1
|
上海
|
|
|
78
|
尖嘴鉗
|
|
1
|
上海
|
|
|
79
|
剪刀
|
|
1
|
長沙
|
|
|
80
|
工具盒
|
|
1
|
上海
|
|
|
易損件
|
|||||
|
81
|
組合墊圈
|
φ10
|
10
|
寧波
|
|
|
82
|
組合墊圈
|
φ14
|
5
|
寧波
|
|
|
83
|
O型圈
|
φ16×2.4
|
10
|
寧波
|
|
|
84
|
O型圈
|
φ22×2.4
|
20
|
寧波
|
|
|
85
|
尼龍圈
|
φ22
|
10
|
寧波
|
|
|
86
|
O型圈
|
φ14×2.4
|
10
|
寧波
|
|
|
87
|
O型圈
|
φ10×1.9
|
10
|
寧波
|
|
|
88
|
O型圈
|
φ11×2.0
|
5
|
寧波
|
|
|
89
|
信號燈
|
φ10
|
2
|
上海雙科
|
DC24V LED
|
|
90
|
按鈕開關
|
LAY50-16Y-11TD
|
2
|
上海雙科
|
24V
|
|
91
|
防震壓力表
|
YTN60
（0-10MPa 2.5級） |
1
|
紅旗
|
|
|
92
|
生料帶
|
|
1
|
長沙
|
|
|
93
|
快換接頭
|
M22×1.5
|
2
|
浙江
|
|
|
94
|
螺塞
|
M10×1
|
10
|
上海
|
|
|
95
|
T型螺栓
|
M8
|
4
|
長沙
|
帶平墊螺母
|
|
實驗操作系統
|
|||||
|
96
|
實驗臺
|
1650×900×1750mm
|
1
|
理工偉業
|
|
|
97
|
無線智能實驗室管理考核系統
|
LG-WY02
|
1
|
理工偉業
|
|
