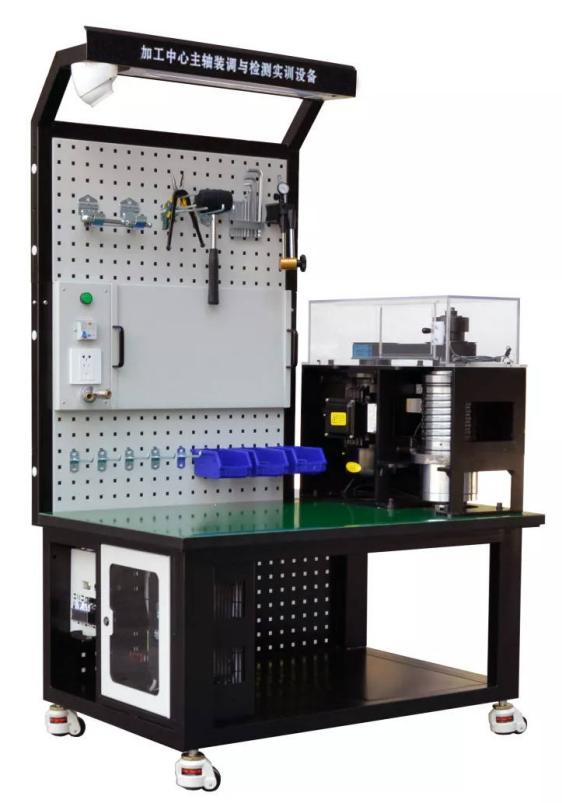

LGJD-Z015A型加工中心主軸裝調與檢測實訓設備

一、設備功能要求

1、要求設備采用模塊化設計，主要由主軸安裝單元、機械拆裝實訓臺組成。

2、主軸安裝單元要求是數控機床上的主軸模塊，集加工中心主軸的機械拆裝、維修保養、主軸精度調試、主軸性能檢測與電氣調試為一體。

3、可對安裝好的主軸進行運行驗證，真實的進行換刀動作

4、能夠進行主軸震動測試、主軸溫升測試、主軸噪音測試，從零件安裝到完成安裝后的檢測，可展示主軸出廠前的全部過程。

5、要求機械拆裝實訓臺可用于機械模塊的拆裝、維修、鉗工、模具、裝配、包裝、檢測、維修。機械拆裝工作臺的桌面具有防腐、抗沖擊力強等特性。

6、工作臺配置有方型網孔板。

7、桌板采用高壓合成板，桌面四邊并以PVC長型膠條封邊，以保護桌邊不易受損、耐磨。

8、桌面上放有主軸安裝架，安裝架內已安裝一臺三相異步電動機。

9、實訓臺還需配備有電氣控制箱，箱內裝有變頻器，可用于驅動機械拆裝實訓臺上的三相異步電動機，從而帶動主軸旋轉。

二、設備實訓項目

1、加工中心主軸機械拆裝與精度檢測實訓

2、裝配鉗工實操實訓

3、主軸電路設計實訓

4、主軸機械結構原理學習

5、主軸震動測試

6、主軸溫升測試

7、主軸噪音測試

三、配置要求

1、1臺機械拆裝實訓臺，尺寸≥1100mm×650mm×1100mm。

2、1臺變頻器，規格要求為品牌變頻器，功率≥1.5KW

3、1臺主軸，規格不低于BT40。

4、1臺主軸電機，三相異步電動機，功率≥1.5KW。

四、技術參數

1、工作電源：三相五線，380V±5%，50Hz。

2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護。

3、額定功率：≤2.0KVA。
