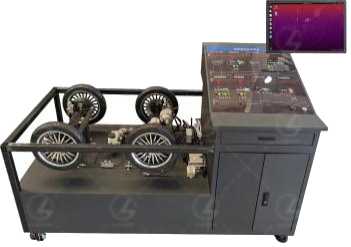

LGX-N020型線控制動實訓臺
一、產品概述
線控制動實訓臺用于線控制動系統工作原理的學習和性能測試。具備故障檢修實訓功能，可完成線控制動系統的角度傳感器和油壓傳感器的電源線、CAN總線等電路的故障檢修；可進行線控制動系統SEB復位標定；可通過CAN總線發送數據控制制動液壓，實現對線控制動系統的階躍響應、扭矩參數、行程效率等測試。適用于新能源汽車相關專業線控制動的教學科研。
二、產品功能
1.模擬線控制動系統的工作過程，包括電子控制單元（ECU）、傳感器、執行機構等的功能。
2.模擬各種系統故障，如傳感器故障、電源故障等，進行故障診斷。
3.測試系統響應特性以及性能測試
4.提供友好的用戶界面，用于顯示系統狀態、數據和控制參數。
5.記錄系統運行中的關鍵數據和事件，供后續分析使用。
三、實訓項目
1.線控制動系統SEB的性能測試；
2.根據CAN協議讀取制動信息；
3.線控制動系統SEB的機械結構及工作原理；
4.線控制動系統SEB的液壓校準和復位標定；
5.線控制動系統SEB的故障檢修；
6.線控制動及后橋安裝調試：
四、技術參數
1.線控制動系統SEB：
電機/功率：250W
短時駐車時間：≥96H
整備質量(Kg)：≤5
線控制動最大壓力響應時間：≤370
制動響應延遲：＜180
工作電壓(V)：DC12V
主缸最大壓力（Mpa）：8
油壓控制精度（Mpa）：±0.1
位移控制精度：±1
短時駐車時間（H）：≥96
最大推力（N）：4200
最大排油量：10.97
額定功率：250W
制動方式：雙回路液壓制動
2.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
3.顯示器：電源輸入：12V直流2.0A
尺寸：19英寸
色彩：16.7M
顯示比例：16:10
最大分辨率：1440*900
最高刷新率：75Hz
工作溫度：-20°C~60°C
工作濕度：20%~80%RH4.CAN卡
5.公牛插排：16插位3米
6.無線鍵鼠
7.實訓臺架:1920×1000×1500mm（長*寬*高）
五、基本配置
1.DJ700前橋1套
2.DJ700后橋1套（含電機及控制器）
3.線控制動系統一套
4.19寸顯示屏1個
5.計算平臺
6.遙控器1個
7.實訓臺1套。
8.創芯CAN分析儀
9.同星CAN總線工具
10.220V轉12VDC
11.220V轉48VDC
12.3孔8插插線板
13.整車控制器（VCU）
14.48路CAN繼電器
