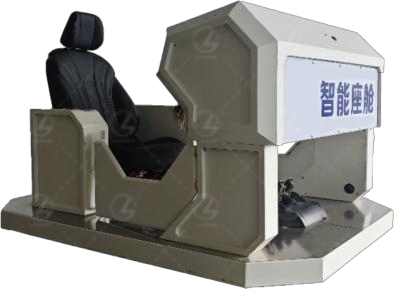

LGX-N024型智能座艙實訓平臺
一、產品概述
智能座艙由網絡攝像頭、智能座艙智慧屏、智能座艙數字屏等組成，配置單駕駛位，駕駛位采用可調節電動座椅。搭載具備16寸工業專用顯示器、配置高清觸摸顯示屏，雙立體環繞音響，麥克風陣列，可以進行車載單目攝像頭的裝配、調試、標定、測試的裝配與調試和智能座艙功能集成與系統調試、智能座艙故障診斷與系統檢修任務等實訓，實現語音識別、手勢識別、疲勞檢測、智能座椅、抬頭顯示、音樂播放器、智慧屏開發擴展等功能的教學。適用于智能座艙相關操作實訓的教學科研。
二、產品功能
1.展示單目攝像頭的工作原理。
2.能夠進行網絡單目攝像頭的裝配調試操作。
3.能夠進行網絡單目攝像頭的標定操作。
4.能夠進行麥克風陣列接入與調試。
5.能夠進行語音識別系統與ui集成。
6.能夠進行手勢識別系統與ui集成。
7.能夠進行疲勞檢測系統與ui集成。
8.能夠進行智能座椅系統調試。
9.能夠進行抬頭顯示系統調試。
10.能夠進行音樂播放器系統調試。
11.能夠進行智能座艙功能集成與系統調試。
12.能夠進行智能座艙故障診斷與系統檢修。
三、實訓項目
1.單目攝像頭的結構認知；
2.單目攝像頭的裝配與調試；
3.單目攝像頭的標定；
4.智能座艙麥克風陣列接入與調試。
5.智能座椅系統裝配與調試。
6.語音識別系統測試與ui聯合調試。
7.手勢識別系統測試與ui聯合調試。
8.抬頭顯示系統裝配與調試。
9.音樂播放器系統裝配與調試。
10.疲勞檢測系統與ui界面聯合調試。
11.智能座艙功能集成與系統調試。
12.智能座艙故障診斷與系統檢修。
四、技術參數
1.單目攝像頭
圖像傳感器1./2.5CMOS傳感器
像素：500萬
圖像輸出：500萬：2592*1944
視頻處理：H.265/H.264視頻編碼，支持雙碼流
AVI格式降噪：2D/3D降噪
寬動態：支持?jǐn)?shù)字寬動態
網絡接口：1個RJ45以太網接口，10/100M自適應；
支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等網絡協議
電源：DC12V
2.智能座艙智慧屏
產品型號：TPC191-M200-YX
輸入端口：HDMI，VGA，DVI
屏幕尺寸：16寸
屏幕類型：TFT LCD
屏幕比例：16：10
亮度：300nit
對比度：1000:1
響應時間：6.5ms
顯示色彩：16.7M
清晰度：1440*900
控制方法：鼠標
電源：12V/4A
總功率：35W
產品重量：5KG
工作溫度：-10℃~60℃
3.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
4.抬頭顯示
處理器：32位CPU
藍牙：藍牙5.0連接技術
定位功能：內置GPS與北斗
水平定位精度：2.5mCEP
速度精度：0.1m/s
光線傳感器：12級亮度自適應調節
電源：
工作電壓：5V
工作電流：100～300mA
工作環境：
工作溫度：-30℃～70℃
工作濕度：10%～90%
材質：ABS/PMMA
尺寸：
32.5mm*134mm*74.7mm（閉合狀態）
65.0mm*134mm*74.7mm（展開狀態）
投影尺寸：5英寸
5.語音識別器
尺寸：直徑80mm，厚23mm
線長：2m
接口：USB
頻率范圍：100Hz～8000Hz
阻抗：≤2.2KΩ
靈敏度：-25dB＋-3dB
6.踏板總成
尺寸：410mm*340mm*220mm
工作電壓：5V
工作電流：≤85mA
工作溫度：10℃～40℃
工作濕度：20%～80%
7.智能座艙數字屏
內存：4+32G
屏幕：Pro Max量子點屏
支持360全景
芯片：7862S加強版芯片
DSP：日本羅姆BU32107EFV 48段EQ音效系統支持DSP 5.1環繞音效
藍牙芯片：5.0，支持索尼LDAC藍牙HiFi音質體驗
散熱：鋁合金后蓋+散熱風扇
音頻接口：光纖+音視頻輸出RCA5.1聲道輸出
功放：TDA 7850/51/51 L4*50W
CPU：8核12納米2.0GHz，2顆高性能CorteX-A75核心和6顆高效能Cortex-A55核心64位處理器
GPU顯卡：英國ARM Mali-G52 3EE
手機互聯：無線/有線:華為HiCar、蘋果CarPlay安卓Auto、投屏有線:億連
網絡：4G全網通外置卡槽+5G WiFi+手機熱點USB網絡共享+藍牙網絡共享+USB-互聯網PC+VPN
電話機：移動、聯通、電信等全網通卡都支持+藍牙電話
定位：GPS/北斗/其他
智能晝夜
USB接口：3個USB口同時3路工作
硬件其他：內置風扇、外置MIC接口、按鍵燈
支持配件：AR記錄儀、倒車后視、USB胎壓、方控、氛圍燈HUD抬頭顯示、后窗LED屏、后排娛樂屏、溫度計等
五、基本配置
1.智能座艙臺
2.方向盤
3.網絡攝像頭
4.踏板總成
5.智能座艙智慧屏
6.電動座椅
7.中控臺
8.儀表盤
9.車機系統
10.工控機
11.空調出風口
12.48路繼電器
13.CAN分析儀
14.語音識別器
15.車機音響
16.8孔插線板
17.12V電源適配器
18.抬頭顯示
19.無線鍵鼠
20.旋轉車門
21.3米氛圍燈
